一、概念

　　PCB，又稱PCB，是一種重要的電子元器件，是電子元器件的支撐，是電子元器件電氣連接的提供商。

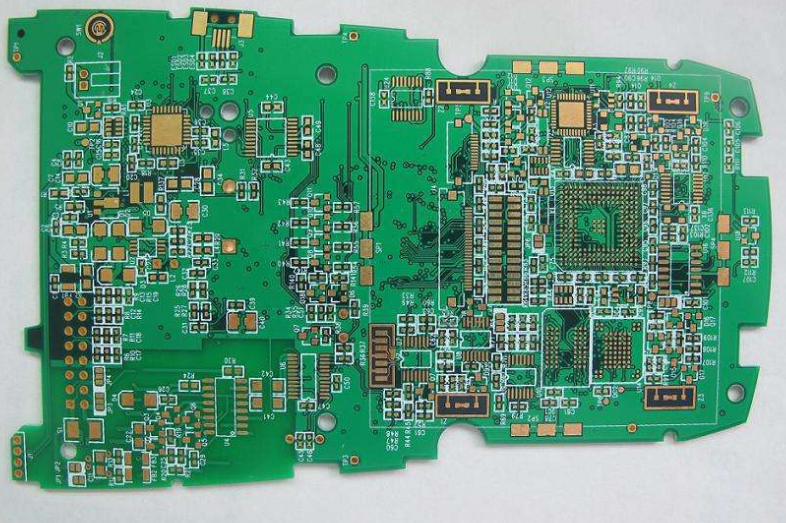

　　印刷電路板打樣是指印刷電路板批量生產前的試制。主要用于電子工程師設計電路板，然后對工廠進行小規模試生產，即校對電路板。PCB打樣的生產量一般沒有特定的邊界。通常，工程師在確認和測試產品設計之前調用PCB打樣。

　　二、采樣關注點

　　1、速度

　　PCB市場產品不時發生變化。時間是這個行業的一個非常重要的因素。交貨期和質量是工廠的硬實力，也是工程師和工廠所青睞的。目前，PCB工廠一般提供緊急服務，快速工廠也有兩天的正常交貨。例如，在光明京邦電子公司，所有的打樣機都默認以加速、質量控制、工程、生產和實時監控打樣進度，而我們的優勢在于先進的生產設備：MYDATA-600，無需打開鋼網，自動化生產，定時生產。節電省力，精密產品。

　　2、品質

　　是工程師在產品設計未完成確認和測試之前的試產，品質絕對不可忽視。從原材料、制圖，再到生產環節，檢測，品控等，每一個環節都需要進行嚴格把關。比如現在一般以普通雙面板來說，板料一般有FR-4、鋁基板、CEM-1等，板厚從0.4mm到3.0m 等，銅厚0.5oz到3.0oz，這些材料的不同造成報價差異化很大，目前廠家用的比較好的料采用的是進口的生益板材。

　　3、價格

　　隨著行業的發展，PCB打樣、中小批量生產的價格在不端走低。目前很多打樣公司，像捷配等，都取消所有的打樣/小批量的菲林費用,菲林費退出歷史舞臺。用挑戰性的價格，完成挑戰性的任務，這將會是接下來線路板打樣的的價格走勢。

　　三、電路板打樣品質的衡量標準

　　1、在高溫環境下銅皮不容易出現脫落;

　　2、線路的線厚、線距、線寬均符合設計要求，防止線路出現發熱、短路和斷路等情況;

　　3、PCB電路板沒有額外的電磁輻射;

　　4、在PCB線路板打樣過程中有將高溫、高濕以及其他特殊環境的好壞納入考慮范圍內;

　　5、銅表面不容易被氧化;氧化的電路板使用壽命會大大縮短。

　　6、合理的變形誤差;現如今都是采用機械化安裝的方式，線路板的孔位和線路設計的變形誤差應該都應該保證在允許的范圍之內。

　　結合以上這六大方面對打樣出來的線路板進行衡量，則可判斷出其“優秀”與否。目前市場上的線路板廠家也有千千萬萬個，建議用戶在選擇的過程中要擦亮眼睛，在對PCB線路板有一定了解的基礎上再進行廠家的選擇，防止上當受騙。

　　而且目前線路板打樣的需求群體主要集中在電子產品較為發展的地區，主要有深圳、北京、上海、蘇州、杭州、西安、成都、長沙等城市，但隨著中國PCB行業發展的逐步成熟，行業增長速度趨于穩定， 國內PCB行業正發生著結構性變化，市場份額偏向于優秀的PCB生產企業，行業集中度有望進一步提高。
