一、處理級別的定義不明確。

　　1、單面板設計在頂層。如果不以正反兩種方式進行，則可能是板配備了設備并且不能焊接。

　　2、例如，當設計一個四層板時，使用TOP中間1和中間2底部，但是在加工過程中它們沒有按照這個順序排列，這需要解釋。

　　二、在設計或填充塊中有太多的填充塊太細的線。

　　1、存在光照數據丟失的現象，光繪數據不完整。

　　2、由于在光學數據處理過程中逐塊繪制填充塊，產生的光學數據量很大，增加了數據處理的難度。

　　三、表面貼裝裝置墊太短

　　這是開關測試。對于表面安裝密度過高的裝置，腳之間的距離非常小，墊子也非常薄。測試針的安裝必須從上到下(左和右)處于交錯位置。例如，焊盤的設計太短，雖然不會影響設備的安裝，但會使測試針脫臼。

　　四、大面積網格的間距太小

　　組成大面積網格線同線之間的邊緣太小(小于0.3mm)，在印制板制造過程中，圖轉工序在顯完影之后容易產生很多碎膜附著在板子上，造成斷線。

　　五、大面積銅箔距外框的距離太近

　　大面積銅箔距外框應至少保證0.2mm以上的間距，因在銑外形時如銑到銅箔上容易造成銅箔起翹及由其引起的阻焊劑脫落問題。

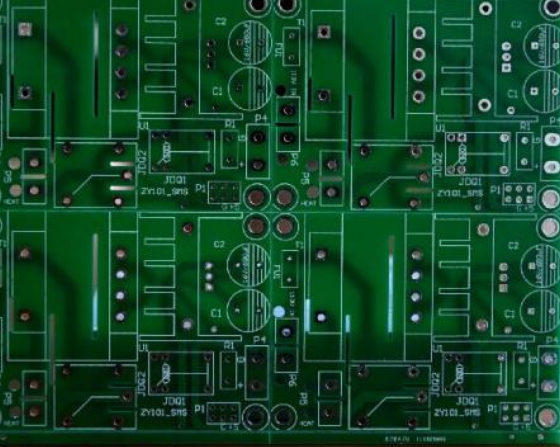

　　捷配線路板

　　六、外形邊框設計的不明確

　　有的客戶在Keep layer、Board layer、Top over layer等都設計了外形線且這些外形線不重合，造成PCB生產廠家很難判斷以哪條外形線為準。

　　七、圖形設計不均勻

　　在進行圖形電鍍時造成鍍層不均勻，影響質量。

　　八、異型孔太短

　　異形孔的長/寬應≥2：1，寬度應>1.0mm，否則，鉆床在加工異型孔時極易斷鉆，造成加工困難，增加成本。
