(1)印制電路中沒有交叉電路。對于可能的交叉線，我們可以用“鉆”和“繞”來解決這個問題。也就是說，讓引線“鉆”自其他電阻、電容器、晶體管下的間隙，或者“圓”自可能的交叉引線的一端。在特殊情況下，如何使電路非常復雜，為了簡化設計，還允許使用引線交叉連接來解決交叉電路問題。

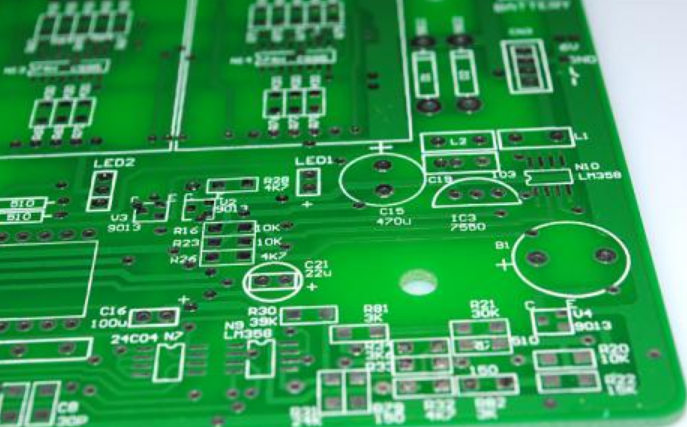

　　(2)電阻器、二極管、管狀電容器和其他部件具有“垂直”和“水平”安裝。垂直是指元件本體垂直于電路板的安裝和焊接。它的優點是節省空間。臥式是指平行于和靠近電路板的部件的安裝和焊接。其優點是部件安裝的機械強度較好。對于這兩個不同的安裝元件，印刷電路板上的元件的孔間距是不同的。

　　(3)同一級電路的接地點應盡可能接近，該級電路的濾波電容器也應與該級的接地點連接。特別是晶體管的基極和發射極不應遠離彼此。否則，兩個接地點之間的銅箔過長，會造成干擾和自激。采用這種“一點接地”電路，工作更穩定，不易自激。

　　(4)地線必須嚴格按照高頻、中、低頻電平的原則，按照弱電到強電的順序排列。它們不能一次又一次地隨機連接。水平之間的連接長度是優選的，并且必須遵守這一要求。特別是變頻器、回?zé)崞骱驼{(diào)頻頭的接地布線更加嚴格。

　　如果有不正常的情況，就會發生自激，它將不起作用。調頻頭等高頻電路常采用大面積的環繞地線，以保證良好的屏蔽效果。

　　(5)強電流引線(公共接地線、電源引線等)應盡可能寬，以減少布線電阻和電壓降，并減少寄生耦合引起的自激。

　　(6)高阻抗的線路盡可能短，低阻抗的線路可以更長，因?yàn)楦咦杩沟木€路容易產生凹槽和吸收信號，導致電路不穩定。電源線、接地線、無反饋元件的基線和發射極引線都是低阻抗線。

　　發射極跟隨器的基線和記錄器的接地線必須分離成一條線，直到效果結束。如果兩根接地線相連，則容易產生串?dāng)_，從而降低了分離度。

　　綜上所述PCB設計PCB打樣優客板排線時經量做到整齊劃一、錯落有致、方便測試和維修。
