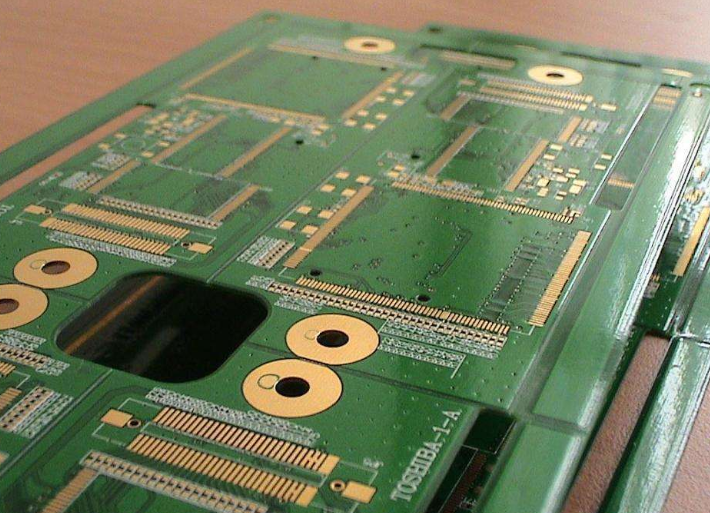

生產的第一步是建立零件之間的在線連接。我們用負轉印在金屬導體上顯示工作膜。該技術是在整個表面上鋪上一層薄銅箔，并消除多余的部分。額外的轉移是少數人使用的另一種方式。這是一種只在需要的地方才使用銅線的方法，但我們?cè)谶@里不多談。

　　正性光致抗蝕劑由光敏劑制成，在光照下溶解。有許多方法可以處理銅表面上的光敏電阻，但最常見的方法是加熱它們，并將它們卷在含有光敏電阻的表面上。它也可以以液體形式噴涂，但干膜提供更高的分辨率，也可以生產更薄的電線。發動機罩只是制造PCB層的模板。

　　在PCB上的光刻膠暴露于紫外光之前，覆蓋在PCB上的掩?？梢苑乐构饪棠z在某些區域暴露。這些被光致抗蝕劑覆蓋的區域?qū)⒊蔀椴季€。其他光敏電阻顯影后要蝕刻的裸銅零件。

　　蝕刻工藝可將板浸入蝕刻溶劑或?qū)⑷軇﹪娫诎迳稀Ｈ然F常用作蝕刻溶劑。蝕刻后移除剩余的光刻膠。

　　1.布線寬度和電流

　　一般寬度不宜小于0.2mm(8mil)

　　在高密度高精度的PCB上，間距和線寬一般0.3mm(12mil)。

　　當銅箔的厚度在50um左右時，導線寬度1～1.5mm (60mil) = 2A

　　公共地一般80mil,對于有微處理器的應用更要注意。

　　2.到底多高的頻率才算高速板?

　　當信號的上升/下降沿時間< 3~6倍信號傳輸時間時,即認為是高速信號.

　　對于數字電路，關鍵是看信號的邊沿陡峭程度，即信號的上升、下降時間，

　　按照一本非常經典的書《High Speed Digtal Design>的理論,信號從10%上升到90%的時間小于6倍導線延時,就是高速信號!------即!即使8KHz的方波信號,只要邊沿足夠陡峭,一樣是高速信號,在布線時需要使用傳輸線路論

　　3.PCB的堆疊與分層

　　多層印制板為了有更好的電磁兼容性設計，使得印制板在正常工作時能滿足電磁兼容和敏感度標準。正確的堆疊有助于屏蔽和抑制EMI，多層印制板分層及堆疊中一般遵循以下基本原則：

　?、匐娫雌矫鎽?yīng)盡量靠近接地平面，并應在接地平面之下。

　?、诓季€層應安排與映象平面層相鄰。

　?、垭娫磁c地層阻抗最低。

　?、茉谥虚g層形成帶狀線，表面形成微帶線。兩者特性不同。

　?、葜匾盘?hào)線應緊臨地層。
