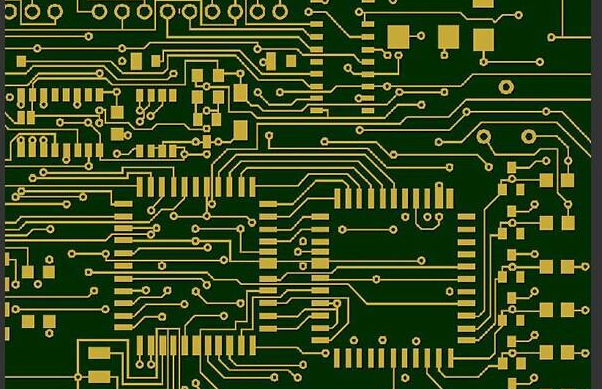

多層電路板通常被定義為10-20或更多個高級多層電路板，它們比傳統的多層電路板更難加工，并且要求高質量和可靠性。主要用于通信設備、高端服務器、醫療電子、航空、工業控制、軍事等領域。近年來，高層板在通信、基站、航空、軍事等領域的市場需求依然強勁。

　　隨著我國通信設備市場的快速發展，高層板市場前景廣闊。

　　目前，國內能夠批量生產高層線路板的PCB廠商主要來自外資企業或少數國內資企業。高層電路板的生產不僅需要較高的技術和設備投資，而且需要技術人員和生產者的經驗積累。

　　同時，高層電路板的客戶認證程序也比較嚴格和繁瑣。因此，高層電路板進入企業的門檻高，產業化生產周期長。

　　PCB平均水平已成為衡量PCB企業技術水平和產品結構的重要技術指標。本文簡述了高層電路板生產中遇到的主要加工難點，并介紹了高層電路板關鍵生產工藝的控制要點，以供參考。

　　與傳統PCB產品相比，高層PCB具有板厚多、層數多、線條密集、通孔多、單元尺寸大、介質層薄等特點，對內部空間、層間對準、阻抗控制和可靠性要求較高。

　　1、層間對準的難點

　　由于高層面板中層數眾多，用戶對PCB層的校準要求越來越高。通常，層之間的對準公差控制在75微米。考慮到高層板單元尺寸大、圖形轉換車間環境溫濕度大、不同芯板不一致性造成的位錯重疊、層間定位方式等，使得高層板的對中控制更加困難。

　　2、內部電路制作的難點

　　高層板采用高TG、高速、高頻、厚銅、薄介質層等特殊材料，對內部電路制作和圖形尺寸控制提出了很高的要求。例如，阻抗信號傳輸?shù)耐暾栽黾恿藘?nèi)部電路制造的難度。

　　寬度和線間距小，開路和短路增加，短路增加，合格率低;細線信號層多，內層AOI泄漏檢測概率增加;內芯板薄，易起皺，曝光不良，蝕刻機時易卷曲;高層plate多為系統板，單位尺寸較大，且產品報廢成本較高。

　　3、壓縮制造中的難點

　　許多內芯板和半固化板是疊加的，在沖壓生產中容易出現滑板、分層、樹脂空隙和氣泡殘留等缺陷。在層合結構的設計中，應充分考慮材料的耐熱性、耐壓性、含膠量和介電厚度，制定合理的高層板材壓制方案。

　　由于層數多，膨脹收縮控制和尺寸系數補償不能保持一致性，薄層間絕緣層容易導致層間可靠性試驗失敗。

　　4、鉆孔制作難點

　　采用高TG、高速、高頻、厚銅類特殊板材，增加了鉆孔粗糙度、鉆孔毛刺和去鉆污的難度。層數多，累計總銅厚和板厚，鉆孔易斷刀;密集BGA多，窄孔壁間距導致的CAF失效問題;因板厚容易導致斜鉆問題。
