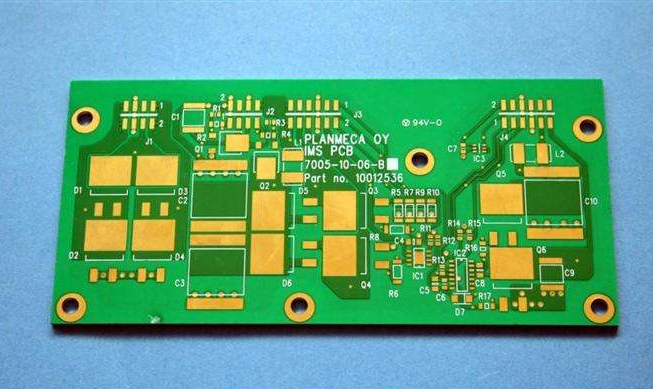

雙面板在中間是中間層，兩側是對齊層。多層板是多層布線層，每兩層之間是電介質層，電介質層可以非常薄。多層電路板具有至少三個導電層，其中兩個在外表面上，而其余層集成到絕緣板上。它們之間的電連接通常通過在電路板的橫截面上電鍍通孔來實現。

　　多層電路板的優缺點

　　優勢：

　　由于組裝密度高、體積小、重量輕，降低了組裝密度，提高了每個部件(包括部件)的可靠性，增加了布線層數，增強了設計的靈活性，可以形成具有一定阻抗的電路，高速傳輸電路c可以形成電路和磁路的屏蔽層，可以設置金屬芯的散熱層以滿足屏蔽。具有安裝簡單、可靠性高等優點。

　　缺點：

　　成本高，周期長，對檢測手段的可靠性要求高。多層印刷電路是電子技術向高速、多功能、大容量、小體積方向發展的產物。隨著電子技術的不斷發展，特別是大規模、超大規模集成電路的廣泛和深入應用，多層印制電路正朝著高密度、高精度和高級數字化方向迅速發展。為適應市場的需要，出現了細線、小孔徑、盲孔埋孔、高板厚孔徑比等技術。

　　多層PCB與雙面板的區別

　　多層PCB電路板是由交替導電圖形層和絕緣材料層壓粘結而成的印刷電路板。導電圖案層數超過三層，層間電互連通過金屬化孔實現。如果采用雙層面板作為內層，兩個單層面板作為外層，或者兩個雙層面板作為內層，兩個單層面板作為外層，并且根據設計要求通過將定位系統和絕緣粘合材料重疊來互連導電圖形，則它們將變成四個-層和六層印刷電路板，也稱為多層PCB電路板。

　　與一般多層板和雙層板的生產工藝相比，主要區別在于多層板增加了幾個獨特的工藝步驟：內成像和黑化、層壓、凹蝕和碎屑去除。在大多數相同的工藝中，一些工藝參數、設備精度和復雜度也有所不同。例如，多層板的內金屬化連接是多層板可靠性的決定性因素，孔壁質量要求比雙層板高，對鉆孔的要求也更高。

　　另外，每次鉆削的層壓板數量、鉆頭的轉速和進給量與雙層鉆削板不同。成品和半成品多層板的檢驗比雙層板的檢驗更加嚴格和復雜。由于多層板結構復雜，采用均溫甘油熱熔工藝代替紅外熱熔工藝，可能導致局部溫升過大。
