說到PCB抄板，你可能會感到羞愧或生氣。不管是復制還是其他人復制，這篇關于PCB復制步驟的詳細文章對你都很有用。你可以看到你的抄板步驟是否“專業”，你也可以考慮如何防止別人按照這些步驟抄…PCB板復制的詳細步驟，包括雙板復制的方法。

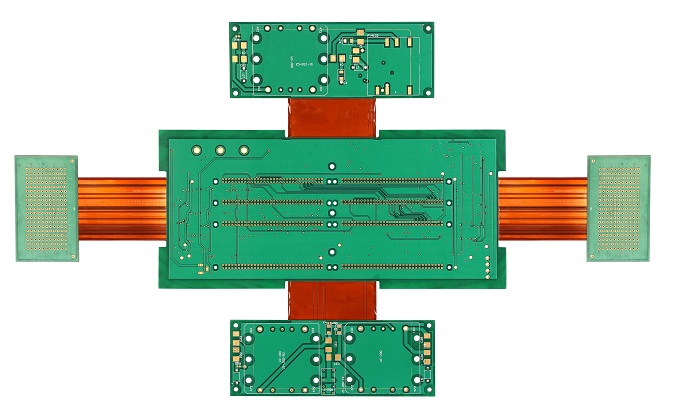

　　PCB板復制工藝流程簡單。首先，掃描PCB板，并詳細記錄組件的位置。然后將零件拆裝成BOM，安排材料采購?？瞻装灞粧呙璩蓤D片并由板復制軟件處理并恢復到PCB板文檔。然后，PCB文件被送到制版廠，制板然后購買。將元件焊接到PCB板上，然后在PCB板上進行測試和調試。

　　PCB板讀數的具體步驟如下：

　　第一步是得到一塊PCB。首先，在紙上記錄所有元件的模型、參數和位置，特別是二極管、第三級晶體管的方向和IC間隙的方向。最好用數碼相機拍兩張元件位置的照片。PCB越先進，PCB上的二極管晶體管就越先進。它們中的一些沒有被注意到，甚至根本看不見。

　　第二步是去除所有的多層板片并且從PAD孔中去除錫。用酒精清洗PCB，然后放入掃描儀。為了得到更清晰的圖像，掃描儀需要稍微提高掃描像素。然后用水紗紙對頂層和底層進行輕微拋光，直到銅膜發光，放入掃描儀中，啟動PHOTOSHOP，以彩色模式掃描兩層。注意，PCB必須水平和垂直地放置在掃描儀中，否則掃描圖像將不可用。

　　第三步是調整畫布的對比度和亮度，以便有銅膜的部分和無銅膜的部分能夠形成強烈的對比。然后將子圖轉換為黑白以檢查線條是否清晰。如果沒有，請重復此步驟。如果清除，則將該圖保存為黑白BMP格式文件TOP。BMP和BOT。BMP。如果發現該圖有問題，還可以使用PHOTOSHOP進行修復和修改。



　　第四步是將兩個BMP格式文件轉換為PROTEL格式文件，并將兩個層轉換為PROTEL。例如，通過兩層的PAD和VIA的位置基本一致，這表明第一步做得很好。如果有任何偏差，重復第三步。因此，拷貝PCB板是非常耐心的工作，因為一個小問題會影響拷貝后的質量和匹配程度。

　　第五步，將TOP層的BMP轉化為TOP.PCB，注意要轉化到SILK層，就是黃色的那層，然后你在TOP層描線就是了，并且根據第二步的圖紙放置器件。畫完后將SILK層刪掉。不斷重復知道繪制好所有的層。

　　第六步，在PROTEL中將TOP.PCB和BOT.PCB調入，合為一個圖就OK了。

　　第七步，用激光打印機將TOP LAYER，BOTTOM LAYER分別打印到透明膠片上(1：1的比例)，把膠片放到那塊PCB上，比較一下是否有誤，如果沒錯，你就大功告成了。

　　一塊和原板一樣的抄板就誕生了，但是這只是完成了一半。還要進行測試，測試抄板的電子技術性能是不是和原板一樣。如果一樣那真的是完成了。

　　備注：如果是多層板還要細心打磨到里面的內層，同時重復第三到第五步的抄板步驟，當然圖形的命名也不同，要根據層數來定，一般雙面板抄板要比多層板簡單 許多，多層抄板容易出現對位不準的情況，所以多層板抄板要特別仔細和小心(其中內部的導通孔和不導通孔很容易出現問題)。
