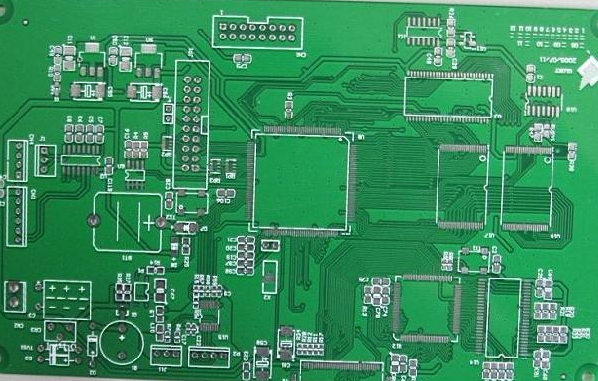

雙面板抄板方法：

　　1、掃描電路板的上表面和下表面，并保存兩個BMP圖片。

　　2、打開Quickpcb2005，單擊“文件”、“打開基礎地圖”，然后打開掃描圖片。使用PAGEUP放大屏幕，查看墊子，根據PP放置墊子，根據PT線查看線……就像孩子的草圖一樣，在這個軟件中，“保存”點生成一個B2P文件。

　　3、單擊“文檔”和“打開底部地圖”以打開另一層掃描的彩色地圖。

　　4、單擊“文檔”和“打開”打開之前保存的B2P文件。我們可以看到新的復制板重疊在這張圖片上-相同的PCB板，孔在同一個地方，但布線連接是不同的。所以我們按“選項”-層設置，在這里我們關閉顯示頂層的行和屏幕打印，只留下多層孔。

　　5、頂孔與底孔在圖片中的位置相同?，F(xiàn)在我們可以像小時候一樣畫出底線了。然后“保存”-然后B2P文件具有頂部和底部的兩層信息。

　　6、點“文件”和“輸出到PCB文件”，可以得到一個帶有兩層數據的PCB文件，可以重建或重新制作原理圖或直接發送到PCB制版廠進行生產。

　　多層板抄板方法：

　　其實四層板抄板就是重復抄兩個雙面板，六層就是重復抄三個雙面板……，多層之所以讓人望而生畏，是因為我們無法看到其內部的走線。一塊精密的多層板，我們怎樣看到其內層乾坤呢?——分層。

　　現在分層的辦法有很多，有藥水腐蝕、刀具剝離等，但很容易把層分過頭，丟失資料。經驗告訴我們，砂紙打磨是最準確的。

　　當我們抄完P(guān)CB的頂?shù)讓雍螅话愣际怯蒙凹埓蚰サ霓k法，磨掉表層顯示內層;砂紙就是五金店出售的普通砂紙，一般平鋪PCB，然后按住砂紙，在PCB上均勻磨擦(如果板子很小，也可以平鋪砂紙，用一根手指按住PCB在砂紙上磨擦)。要點是要鋪平，這樣才能磨得均勻。

　　絲印與綠油一般一擦就掉，銅線與銅皮就要好好擦幾下。一般來說，藍牙板幾分鐘就能擦好，內存條大概要十幾分鐘;當然力氣大，花的時間會少一點;力氣小花的時間就會多一點。

　　磨板是目前分層用得最普遍的方案，也是最經濟的了。咱們可以找塊廢棄的PCB試一下，其實磨板沒什么技術難度，只是有點枯燥，要花點力氣，完全不用擔心會把板子磨穿磨到手指頭哦。
