多層pcb線路板打樣的布線經驗介紹

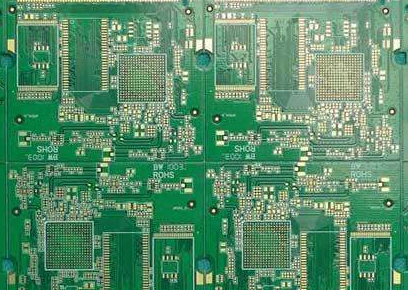

　　1、連接以上1點和3點，盡量讓線路依次通過各點，便于測試，線路長度盡量短。

　　2、不要布置在插腳之間，尤其是集成電路插腳之間和周?chē)?/p>

　　3、不同層之間的線不應平行，以免形成實際的電容。

　　4、接線應為直線或45度斷線，以避免電磁輻射。

　　5、接地線和電源線應至少為10-15密耳(邏輯電路)。

　　6、盡量多做有意義的線路，增加接地面積。線條和線條盡可能整齊。

　　7、安裝、插電、焊接時注意各部件的均勻放電。文本放置在當前的字符層中，位置合理，方向應避免被阻塞，以便于生產。

　　8、部件排放應考慮結構。貼片組件的正負極應標在包裝的末端，以避免空間沖突。

　　9、目前，印刷電路板可以做4-5毫米的布線，但通常6毫米寬，8毫米間距和12/20毫米墊。布線應考慮注入電流等的影響。

　　10、功能塊元件盡量放在一起，斑馬條等LCD附近元件不能靠之太近。

　　11、過孔要涂綠油(置為負一倍值)。

　　12、電池座下最好不要放置焊盤、過空等，PAD和VIL尺寸合理。

　　13、布線完成后要仔細檢查每一個聯線(包括NETLABLE)是否真的連接上(可用點亮法)。

　　14、振蕩電路元件盡量*近IC，振蕩電路盡量遠離天線等易受干擾區。晶振下要放接地焊盤。

　　15、多考慮加固、挖空放元件等多種方式，避免輻射源過多。
