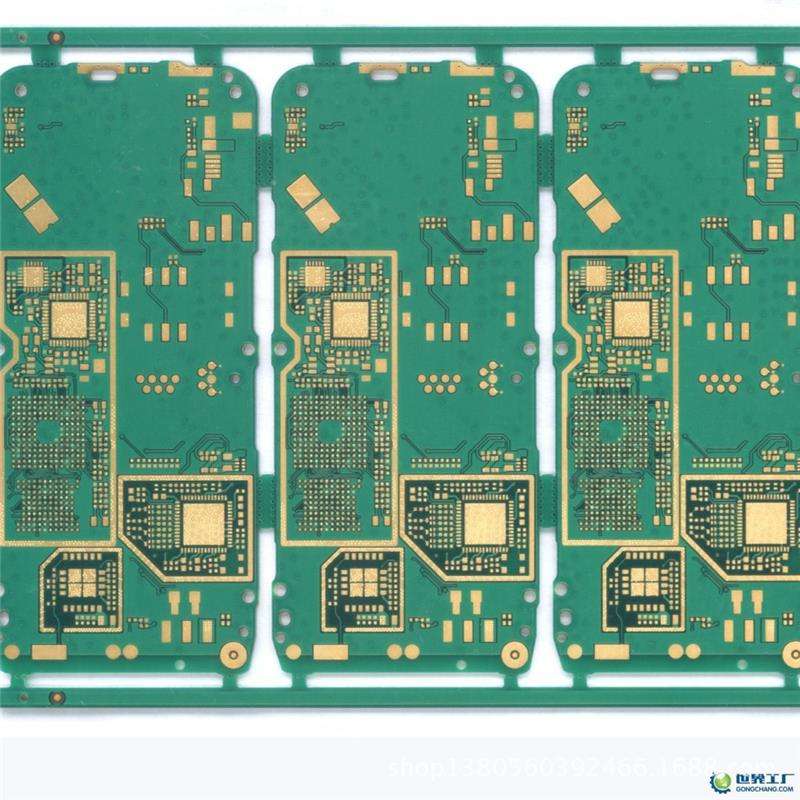

多層pcb線路板打樣一般定義為10-20或更高層次的多層電路板，比傳統的多層電路板更難加工，要求高質量和高可靠性。主要應用于通信設備、高端服務器、醫療電子、航空、工控、軍事等領域。

　　近年來，高層板在應用通信、基站、航空、軍事等領域的市場需求依然強勁。隨著我國電信設備市場的快速發展，高層板的市場前景十分廣闊。

　　目前，國內可批量生產高層電路板的印刷電路板制造商主要來自外商投資企業或少數內資企業。多層pcb線路板打樣的生產不僅需要在技術和設備上加大投資，而且需要技術人員和生產商的經驗積累。

　　同時，高層電路板的客戶認證程序是嚴格而繁瑣的。因此，多層pcb線路板打樣進入企業門檻高，工業化生產周期長。

　　印刷電路板平均水平已成為衡量印刷電路板企業技術水平和產品結構的重要技術指標。簡要介紹了高層電路板生產過程中遇到的主要加工難點，介紹了多層pcb線路板打樣關鍵生產過程的控制要點，供參考。

　　對比常規線路板產品特點，多層pcb線路板打樣具有板件更厚、層數更多、線路和過孔更密集、單元尺寸更大、介質層更薄等特性，內層空間、層間對準度、阻抗控制以及可靠性要求更為嚴格。

　　1、層間對準度難點

　　由于高層板層數多，客戶設計端對PCB各層的對準度要求越來越嚴格，通常層間對位公差控制±75μm，考慮高層板單元尺寸設計較大、圖形轉移車間環境溫濕度，以及不同芯板層漲縮不一致性帶來的錯位疊加、層間定位方式等因素，使得高層板的層間對準度控制難度更大。

　　2、內層線路制作難點

　　高層板采用高TG、高速、高頻、厚銅、薄介質層等特殊材料，對內層線路制作及圖形尺寸控制提出高要求，如阻抗信號傳輸?shù)耐暾?，增加了?nèi)層線路制作難度。

　　線寬線距小，開短路增多，微短增多，合格率低;細密線路信號層較多，內層AOI漏檢的幾率加大;內層芯板厚度較薄，容易褶皺導致曝光不良，蝕刻過機時容易卷板;高層板大多數為系統板，單元尺寸較大，在成品報廢的代價相對高。

　　3、壓合制作難點

　　多張內層芯板和半固化片疊加，壓合生產時容易產生滑板、分層、樹脂空洞和氣泡殘留等缺陷。在設計疊層結構時，需充分考慮材料的耐熱性、耐電壓、填膠量以及介質厚度，并設定合理的高層板壓合程式。

　　層數多，漲縮量控制及尺寸系數補償量無法保持一致性;層間絕緣層薄，容易導致層間可靠性測試失效問題。
