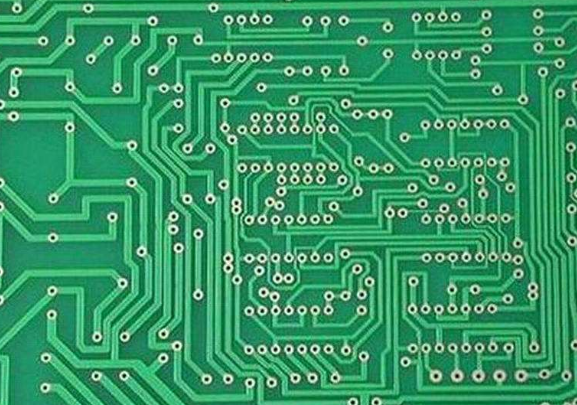

一、焊盤的重疊

　　1、襯墊的重疊(表面襯墊除外)是指孔的重疊。在鉆進過程中，鉆頭在一個地方重復鉆進會發生斷裂，造成孔的損壞。

　　2、多層板上有兩個孔重疊，一個孔為隔離盤，另一個孔為連接盤(花墊)。這將使負片呈現為隔離盤，導致報廢。

　　二、濫用圖形層

　　1、一些圖形層已經建立了一些無用的連接，但是四層板設計了五層以上的線條，這導致了誤解。

　　2、設計時很容易畫圖。以PROTEL軟件為例，用板層在各層畫線，用板層畫線。這樣，在繪制數據時，電路會因?yàn)闆]有選擇板層而斷開，連接會丟失，或者由于選擇板層的標記線而導致短路。因此，在設計時，圖形層將保持完整和清晰。

　　3、與傳統設計相反，如底層構件表面設計、頂層焊接表面設計，造成不便。

　　三、字符的亂放

　　1、字符蓋焊盤SMD焊片，給印制板的通斷測試及元件的焊接帶來不便。

　　2、字符設計的太小，造成絲網印刷的困難，太大會使字符相互重疊，難以分辨。

　　四、單面焊盤孔徑的設置

　　1、單面焊盤一般不鉆孔，若鉆孔需標注，其孔徑應設計為零。如果設計了數值，這樣在產生鉆孔數據時，此位置就出現了孔的坐標，而出現問題。

　　2、單面焊盤如鉆孔應特殊標注。
