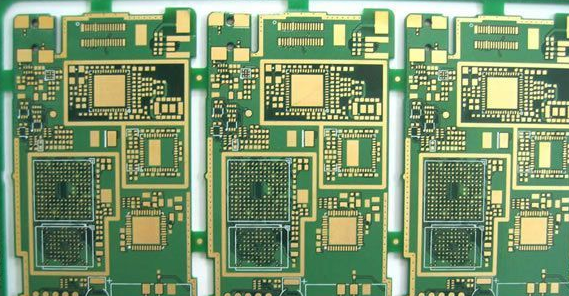

印制電路板打樣是在批量生產前確定是否存在問題，是否能實現所需功能。印制電路板打樣是避免問題、廢品和增加成本的重要措施。為此，小編將向您介紹印刷電路板打樣時應注意的事項：

　　一、PCB打樣的注意事項如下：

　　1、為了降低成本，有必要根據不同情況選擇合理的打樣數量。

　　2、特別確認設備包裝，避免因包裝錯誤而導致打樣失敗。

　　3、對印刷電路板進行全面的電氣檢查，提高電路板的電氣性能。

　　4、做好信號完整性布置，降低噪聲，提高電路板的穩定性。

　　二、pcb線路板打樣過程，注意事項有：

　　1、元件的布局與走線

　　元件的布局與走線對產品的壽命、穩定性、電磁兼容都有很大的影響，是應該特別注意的地方。

　　需要注意元件的放置順序，通常先放置與結構有關的固定位置的元器件，在從大到小放置其他元器件。另外元件布局還需要注意散熱問題，應該將發熱元件，分散放置，不要集中一處。

　　2、調整完善

　　完成pcb線路板布線后，需要對文字、個別元件、走線做些調整以及敷銅，以便進行生產、調試、維修。

　　3、使用仿真功能PCB線路板打樣

　　為保證pcb線路板能正確進行打樣，可使用軟件進行仿真。特別是高頻數字電路，可以提前發現一些問題，減少后期調試工作量。

　　關于pcb線路板打樣注意事項，今天就介紹到這里了，希望能幫助到大家。
