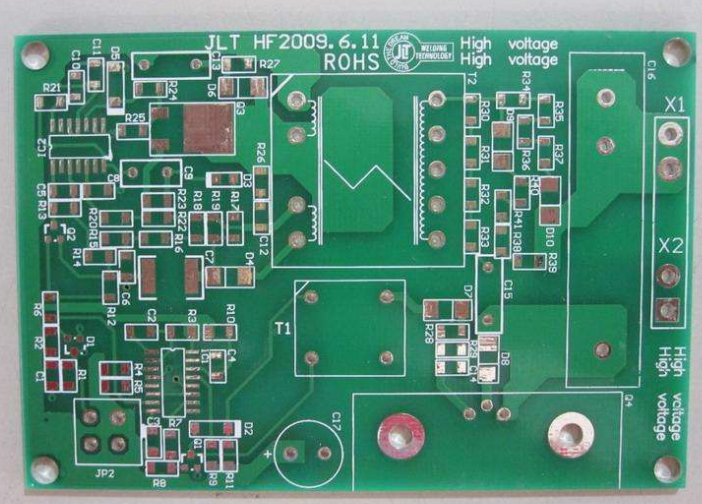

打樣分兩種方式：正規PCB工廠與專業樣板公司。最好找打樣公司更適合一些，他們是以打樣收費來生存的，肯定會接受你只做兩件的要求。

　　正規工廠打樣的目的是為了有批量訂單，所以當然希望返單;打樣公司本身就只做樣板或小批量，你有大單給他他也做不了。

　　在質量保證方面，肯定是正規工廠要比樣板公司做得更好，樣板公司是一錘子買賣樣板送出就收錢，飛針測試都不用做，質量不過關你得再打一次再出一次錢;正規工廠一般都會做飛針測試，從材料到工藝都細致小心專業，所以質量上往往一次就成功。

　　布線概述及原則

　　隨著高速理論的飛速發展，pcb走線已經不能看作簡單的互連載體了，而是要從傳輸線理論來分析各種分布參數帶來的影響。分布參數電路是必須考慮電路元件參數分布性的電路。

　　參數的分布性指電路中同一瞬間相鄰兩點的電位和電流都不相同。這說明分布參數電路中的電壓和電流除了是時間的函數外，還是空間坐標的函數。

　　同時pcb的復雜度和密度也同時在不斷的增加，從鋪銅的通孔設計，到微孔設計，再到多階埋盲孔設計，現在還有埋阻、埋容、埋藏器件設計等。

　　高密度給pcb布線帶了極大困難的同時，也需要pcb設計工程師更加深入的了解pcb生產加工流程和其工藝參數。

　　布線中的DFM要求

　　1、孔

　　機械鉆孔常規推薦8mil以上，極限6mil，盡量保證厚徑比一般在10：1，厚徑比越高越難加工。器件孔環寬單邊至少8mil，過孔環寬單邊至少4mil，加工廠商會在cam處理時自動優化，阻焊開窗為單邊50um。

　　同一網絡的過孔間距可以為6mil。不同網絡過孔間距為275um，不同網絡器件孔間距為425um。

　　制作是鉆頭一般比原稿孔大150um，鉆頭以0.05mm遞增，更大的鉆頭，會以0.1mm遞增。然后通過孔化，電鍍滿足最終的成品孔徑要求。

　　非金屬化鉆孔到板邊的間距150um即不會破孔，常規邊框公差。金屬化的鉆孔到板邊至少10mil。

　　2、ETCH

　　0.5oz的銅厚，最細線寬可以做到3mil，最小間距2mil。

　　1oz的銅厚最細線寬3.5mil，最小間距4mil

　　2oz銅厚最細線寬4mil，最小間距5.5mil。

　　內電層避銅至少20mil。

　　小的分立器件，兩邊的走線要對稱。

　　SMT焊盤引腳需要連接時，應從焊腳外部連接，不允許在焊腳內部連接。

　　對于SMT焊盤在大面積鋪銅時需要花焊盤連接。

　　ETCH線分布均勻，防止加工后翹曲。
