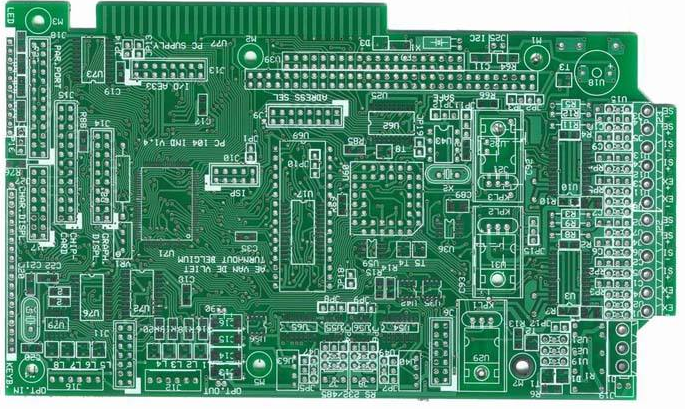

線路板打樣就是指印制電路板在批量生產前的試產，主要應用為電子工程師在設計好電路完成線路板之后，向工廠進行小批量試產的過程，即為線路板打樣。

　　而線路板打樣的生產數量一般沒有具體界線，一般是工程師在產品設計未完成確認和測試之前，都稱之為線路板打樣。

　　作為廠家，PCB打樣需要主意事項有：

　　1、認真檢查相關pcb文件資料，避免出現資料問題。

　　2、全面進行工藝核準,與自已廠家進行工藝配置。

　　3、和客戶進行深入溝通，詳細了解客戶要求及注意事項，防止出現失誤。

　　pcb線路板打樣過程，注意事項有：

　　1、元件的布局與走線

　　元件的布局與走線對產品的壽命、穩定性、電磁兼容都有很大的影響，是應該特別注意的地方。

　　需要注意元件的放置順序，通常先放置與結構有關的固定位置的元器件，在從大到小放置其他元器件。另外元件布局還需要注意散熱問題，應該將發熱元件，分散放置，不要集中一處。

　　2、調整完善

　　完成pcb線路板布線后，需要對文字、個別元件、走線做些調整以及敷銅，以便進行生產、調試、維修。

　　3、使用仿真功能PCB線路板打樣

　　為保證pcb線路板能正確進行打樣，可使用軟件進行仿真。特別是高頻數字電路，可以提前發現一些問題，減少后期調試工作量。
