接下來小編告訴大家PCB線路板制板和打樣的區別，希望這篇文章能夠幫到你哦。

　　通常pcb工程師會按照客戶的不同規格需求繪制pcb結構圖板，主要結構層數可分為單面、雙面、以及多層線路板。

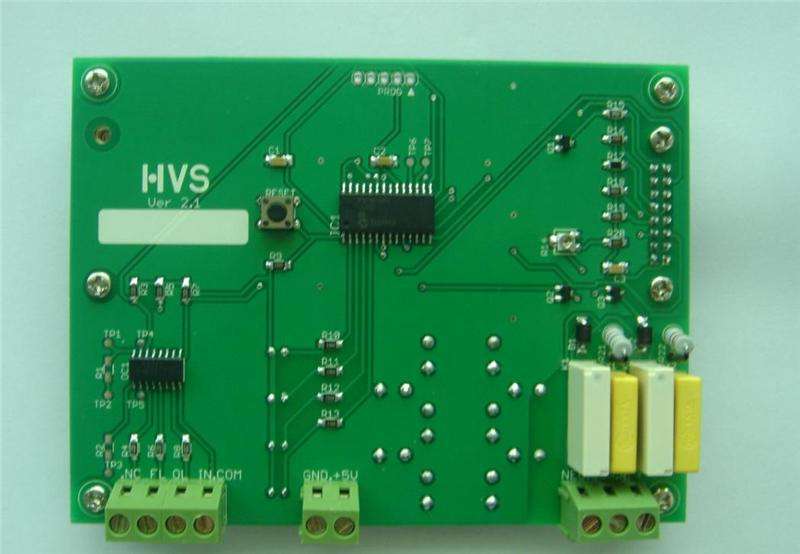

　　根據pcb工程師繪制的線路板圖來進行打樣，pcb打樣，通俗一點來說，也就是樣品。

　　PCB打樣有下面具體的流程：

　　首先我們需要將我們需要的尺寸大小、工藝的要求、產品的數量等相關的數據告訴廠家，然后就會有專業的人士為你報價、下單和跟進生產的情況。

　　根據客戶提出的要求，在符合要求的板材上，剪下需要符合要求的小塊生產板件，具體流程如下：大板料→按MI要求切板→鋦板→鑼圓角/磨邊→出板。

　　主要的操作是根據客戶的資料進行鉆孔，在合適的位置鉆出所求的孔的尺寸大小，具體流程如下：疊板銷釘→上板→鉆孔→下板→檢查/修理。

　　主要的操作是沉銅，沉銅的原理是利用化學的方法在絕緣孔上面沉積上一層薄銅，具體流程如下：粗磨→掛板→沉銅自動線→下板→浸1%稀H2SO4→加厚銅。

　　這步操作是圖形轉移，指的是將生產菲林上的圖形轉移到大塊板上。具體流程如下：麻板→壓膜→靜置→對位→曝光→靜置→沖影→檢查。

　　圖形電鍍是在線路圖形裸露的銅皮上或孔壁上電鍍一層達到要求厚度的銅層與要求厚度的金鎳或錫層。

　　具體流程如下：上板→除油→水洗二次→微蝕→水洗→酸洗→鍍銅→水洗→浸酸→鍍錫→水洗→下板。

　　這步操作主要是利用NaOH溶液除掉抗電鍍覆蓋膜層使非線路銅層裸露出來。

　　蝕刻工序，主要的操作的就是利用化學試劑銅進行反應，以便可以除掉非線路部位。

　　綠油的工序，是將綠油菲林的圖形轉移到板上，其主要的作用是保護線路和阻止焊接零件時線路上錫的作用。

　　主要是對在線路板上印制一些字符，字符的印制的主要是一些廠家的信息、產品的信息。具體流程如下：綠油終鋦后→冷卻靜置→調網→印字符→后鋦。

　　鍍金手指：在插頭手指上鍍上一層要求厚度的鎳\金層，使之更具有硬度的耐磨性。

　　成型：通過模具沖壓或數控鑼機鑼出客戶所需要的形狀成型的方法有機鑼，啤板，手鑼，手切。

　　線路板測試：主要是通過飛針測試儀進行測試，檢測線路板目視不易發現到的開路，短路等影響功能性等的缺陷問題。
